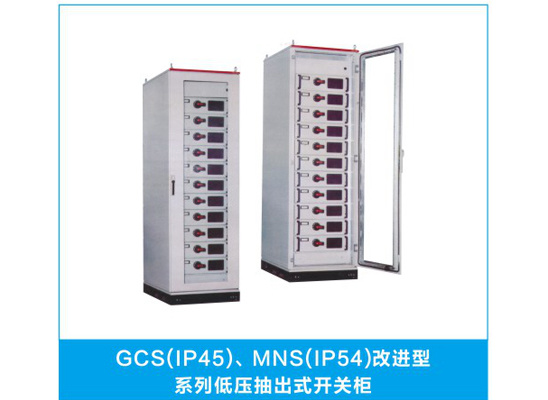

GCS(IP45) MNS(IP54)改进型系列低压抽出式开关柜
概述
GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计
算机接口的场所，作为三相交流频率为50(60)Hz,额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动
机集中控制、无功功率补偿使用的低压成套配电装置。
性能指标
装置的设计符合下列标准
IEC439-1低压成套开关设备和控制设备
GB7251
低压成套开关设备
ZBK360001低压抽出式成套开关设备
- 商品名称： GCS(IP45) MNS(IP54)改进型系列低压抽出式开关柜
- 产品描述
-
概述
GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计
算机接口的场所，作为三相交流频率为50(60)Hz,额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动
机集中控制、无功功率补偿使用的低压成套配电装置。
性能指标
装置的设计符合下列标准
IEC439-1低压成套开关设备和控制设备
GB7251
低压成套开关设备
ZBK360001低压抽出式成套开关设备
主结构
●主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和中9.2mm的安装孔，内部安装灵活方便;
●主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用户选择;
●装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
●冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施;
●电缆隔室的设计使电缆上下进出均十分方便。
●装置通用柜体的尺寸(见下表)
说明页内容……
