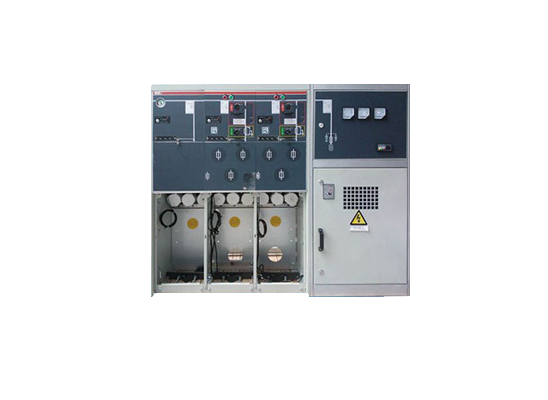

WK口-12 全绝缘充气高压开关柜
WK口-12 全绝缘充气高压开关柜（以下简称“充气柜”）是新一代开关设备，主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器，整柜采用空气绝缘与六氟化硫气体隔室相结合，既紧凑又可扩充，适用于配电自动化。 充气柜具有结构紧凑、操作灵活、联锁可靠等特点，对各种不同的应用场合（特别是环境恶劣的场所）、不同的用户要求均能提供令人满意的技术方案。
WK口-12 全绝缘充气高压开关柜，也就是说充气柜，是这种在10kv髙压配电设备系统软件中应用的高压柜。往往称之为全绝缘层全封闭式充气柜由于充气柜选用的是全绝缘层全封闭式总体设计，将全部髙压感应起电一部分密封性在sf6气箱中，能够合理的阻隔自然环境对设备英文的危害，乃至能够防潮抗洪。
WK口-12 全绝缘充气高压开关柜选用全绝缘层全封闭式SF6汽体罐，具备许多优势，惟一的缺陷是技术标准高。因为充气柜的汽车油箱是彻底密封性的，如果內部机器设备出现异常，即便是小构件出现异常，也没办法检修，乃至将会必须拆换全套机器设备。
WK口-12 全绝缘充气高压开关柜必须严苛的生产工艺流程。生产制造必须重视原料、生产工艺流程、生产线设备、无损检测技术等层面。电源开关的品质必须要太硬，安裝必须要及时，螺钉要扭紧。气瓶二保焊机需选用专用型高精机器人焊接电焊焊接，确保气瓶20年不泄露。焊后还必须对气瓶开展多方位的泄露检验，深化确保气瓶不泄露。为了确保机器设备的一切正常应用，必须在充气柜原厂前仿真模拟操作过程，并对每一作用开展5~10次测试。
概述
WK口-12全绝缘充气柜,已经在国家高压电器试验中心获得型式试验报告并被列为高新科技产品。广泛用于10kV/20kV配电系统
开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足变电站对紧凑型开关柜灵活使用的需要。
WK口-12全绝缘充气柜是-一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确
保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安
全性。SRM16-12型充试开关柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降低。
WK口-12全绝缘充柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
WK口-12全绝缘充柜执行GB标准。
在室内条件下(40C )和在室外条件下(-50C )运行的设计寿命超过30年。
主要特点
WK口-12全绝缘充气柜SF6气体作为灭弧及绝缘介质:
开关柜为全密封，全绝缘结构:母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF6气体,防护等级达到，IP67: 整个开关装置完
全不受外部环境条件的影响，即使在短时水浸等极端情况”下也能保证开关正常运行，产品终身免维护:
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障;
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全;
开关柜分为固定单元组合和可扩展单元组合两类;
开关柜通常由正而进出线，也可按不同的安装位置实现侧出线或侧扩展;
柜体尺寸安装方便，井能够适合空间狭小及环境条件不良的地方;
开关柜可根据用户的不同需求配置电动、远控及监测装置。
性能指标
●SF6气体压力
●正常运行环境条件
。20C下绝对压力为1.4bar;
。高温度40C;
。气体年泄漏率0.2%/年:
。低温度-50C;
。防护等级IP67;
。平均相对温度< 95%;
。气室不锈钢厚度3.0mm;
。海拔高度≤2000米;
●母线
●满足标准
O开关柜内母线400mm?Cu;
GB/T11022 G83906
GB1985
0开关柜接地母线150mm'Cu;
GB16926 GB38041
GBI984
●颜色
GB3309
O开关柜前面板RAL7012;
IEC60056
IEC60129
IEC60256
0侧板和电缆室前盖板RAL7035;
IEC60298
IEC60420 IEC60694
