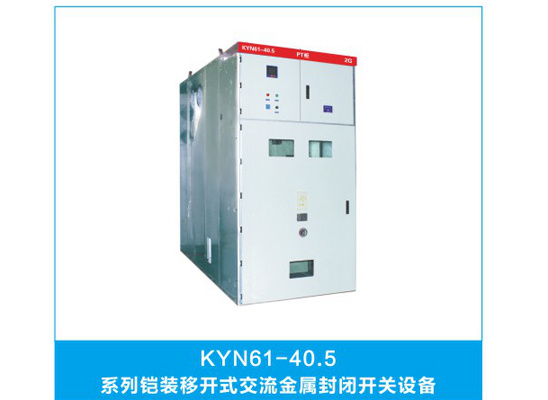

KYN61-40.5 铠装式金属封闭开关设备
概述
KYN61-40.5铠装式金属封闭开关设备(简称开关柜)系我厂在原产品的基础上设计改进的开关设备。它适应于三相交流50Hz电力系统，用于接受和分
配电能并对电路进行控制、保护及监测。
本开关柜具有各种防止误操作的功能，包括防止带负荷移动手车，防止带电合接地开关和防止误入带电间隔等功能。
本开关柜内配置性能优良的ZN85、VN1真空断路器或ABB公司VD4、HD4 系列真空断路器。开关柜是技术先进、性能稳定结构合理、使用方便、安全
可靠的配电设备。
型号含义
KYN61-40.5只只只
额定短路开断电流(kA)
额定电流
断路器种类Z真空SF6六氟化硫
额定电压(kV)
设计序号
户内
移开式
金属铠装式
主要特点
●柜体采用敷铝锌板经数控设备加工成型后,用螺栓拼接或铆接而成,结构为全拼装式。
●可同时配装ZN85- -40.5真空断路器手车, VN1. VD4或HD4真空断路器手车，开关柜主母线贯通无需过渡柜转接。
●电缆室空间充裕，相间可保证空净距大于300mm,相间无需加装绝缘隔板。
正常使用条件条件
●环境温度:不高于+40C,不低于-25C;
●海拔高度:不高于1000m;
●相对温度:日平均不大于95%;月平均不大于90% (+25C) :
●没有易燃性气体,爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所。
特殊使用环境条件
当开关柜使用于超过本使用说明书规定的正常环境条件下时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。
为防止凝露现象，开关柜设有加热器。当开关柜处于备用状态时，即应投入使用。即使在正常运行中，也应该注意投用。
开关柜的散热问题可通过附加的通风设施来解决。
