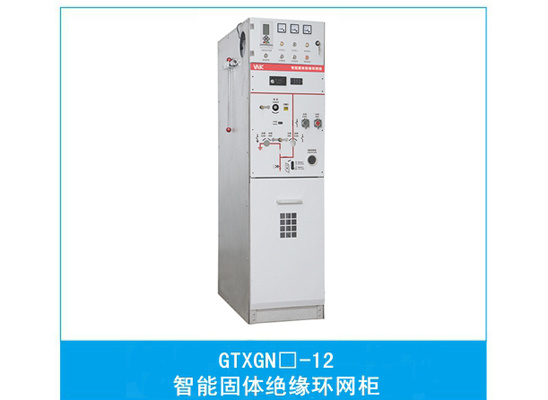

智能固体绝缘环网高压开关柜
概述
六氟化硫气体由于其优良的绝缘和灭弧性能，目前在高压电器中得到广泛的应用。全球生产的六氟化硫气体50%用于电力行业,其中80%用于高压开关设备。
国内所运行的全密封环网柜有90%以上都靠六氟化硫气体作为绝缘介质。
我公司自主研发了WKXGN口-12智能固体绝缘环网柜。
WKXGN口-12智能固体绝缘环网柜系3.6-12kV,三相交流50Hz,单母线及单母线分段系统的成套配电装置。
本开关满足IEC298、GB3906- -2006、 GB1984 等标准要求。其开关及主要元器件为集成模块，相间导电部位间为固体绝缘封装。
产品说明
主要元件的绝缘件外露表面可以根据用户要求涂覆半导体屏蔽层，使之接地消除静电感应。因此，使用安全性大大提高。高压断路器的操作机构采用弹簧机
构或永磁机构，机械寿命为10000次。其所有运行数据及设备状况都可实现远程监测监控，可以无人值守，实为-一种性能优越的配电装置。
该智能具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同应用场合，不同用户均能提供令人满意的技术方案。传感技术、自动控制技术.
信息化技术的采用，加上先进的技术性能及简便灵活的装配方案，可以满足市场不断变化的需求，并适用于电网智能化要求。
该环网柜适用于50Hz, 12 千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程。
作为电能的接受和分配之用，特别适用于城市居民区配电、小型二二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、
医院、体商场、铁路、隧道等场所使用。
由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。
符合标准
正常使用条件
●Q/GDW 730 -2012《12kV固体绝缘环网柜技术条件》;
●环境温度: -45C -+45C;
●GB1984《交流高压断路器》;
●湿度:最大平均相对湿度，日平均≤95%、月平均≤90%;
●GB3804 3.6kV-40kV《交流高压负荷开关》;
●海拔高度:≤4000米;
●GB1958《交流高压隔离开关和接地开关》;
●抗震能力: 8度;
●GB4208《外壳防护等级.IP代码》;
●防护等级:带电体密封IP67，熔断器筒IP67,开关柜外壳IP3X。
●GB 16926高压交流负荷开关-熔断器组合电器:
●GB/T15166.2高压交流培断组第2部分:限流熔断路;
●GB/T7354《局部放电测量;
●GB/T11022《高压开关设备及控制设备标准的共同技术条件》;
●GB3906 (3.6-40.5kV交流金属封闭开关设备和控制设备》。
